一、用途及性能規范

    止回閥的作用是只允許介質向一個方向流動，而且阻止反向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重使閥瓣作用于閥座密封面，從而切斷介質流動，達到密封效果。

    升降式止回閥的閥瓣位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷介質流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

二、優點

  1、自緊密封：壓力越高，密封性能越好。

  2、高溫耐壓部位選用耐熱合金鋼制造，高溫性能好。

  3、閥瓣、閥座密封面用合金鋼或鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、康擦傷性能好，使用壽命長。

  4、閥瓣在閥體中能上下移動，介質倒流時，借介質壓力自動及閥瓣自重將閥瓣關閉。

三、設計規范

設計與制造GB/T12236ASMEB16.34

結構長度JB/T3595 GB/T15188 GB/T12221

接口連接尺寸JB/T3595 GB/T12224

檢驗與試驗JB/T3595 MSS SP61

壓力與溫度基準JB/T3595 ANSI B16.34

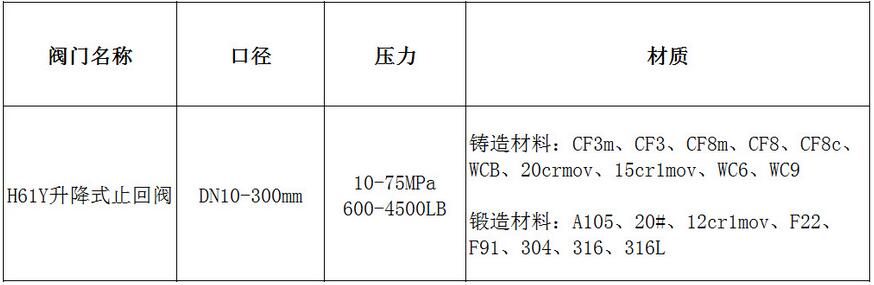

四、升降式止回閥主要壓力等級


以上為壓力和口徑尺寸，壓力和口徑的尺寸按照標準設計或按用戶要求

鍛造、鑄造材料可按用戶需要提供，閥體和內件材料的選擇按照壓力和溫度的使用條件確定



五、安裝

    此系列閥門應垂直安裝

六、維護、保養和使用注意事項

   1、閥門應存放在干燥、通風的室內，閥門兩端應堵塞。

   2、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防止密封面的損壞。

   3、安裝前應仔細核對閥門標志是否與使用要求相符。

   4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。

   5、閥門使用后應定期檢查，檢查主管道密封面以及旁通密封面。若損壞失效，應及時修理或更換。

   6、安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。

   7、直通升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。

   8、止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
