一、用途及性能規范

     “高溫高壓電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。

電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。

　  ?閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

二、優點

 1、采用用流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。

 2、閥門中腔采用壓力自緊式密封結構，密封性能好。

 3、閘板與閥座密封面采用硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。

 4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕性合抗擦傷性。

 5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

三、設計規范

1.設計標準

設計與制造 GB/T12234 ASMEB16.34

結構長度 JB/T3595 GB/T15188 GB/T12221

接口連接尺寸 JB/T3595 GB/T12224

檢驗與試驗 JB/T3595 MSS SP61

壓力與溫度基準 JB/T3595 ANSI B16.34

2、高溫高壓電站閘閥主要壓力等級

公稱壓力 200、250、320

工作壓力P 54 100V、P 54 140V、P 54 170V

3. 高溫高壓電站閘閥相關標準

JBT 3595-2002電站閥門 一般要求

JB/T 5263-2005 電站閥門鑄鋼件技術條件

JB/T 4018 電站閥門 型號編制方法

DL 959-2005 電站鍋爐安全閥應用導則

DLT 531-1994電站高溫高壓截止閥閘閥技術條件

DLT 641-2005 電站閥門電動執行機構

DLT 850-2004 電站配管

GB 10869 電站調節閥技術條件

GBT 10868-2005 電站減溫減壓閥

四、零部件材料

閥體：WCB ZG20CrMoV A105 WC6 WC9

內件：20# 12Cr1MoV

五、安裝

    此系列閥門應垂直安裝，也可水平安裝。

  六、維護、保養和使用注意事項

  1、閥門應存放在干燥、通風的室內，閥門兩端應堵塞。

  2、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防止密封面的損壞。

  3、安裝前應仔細核對閥門標志是否與使用要求相符。

  4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。

  5、閥門使用后應定期檢查，檢查主管道密封面以及旁通密封面。若損壞失效，應及時修理或更換。

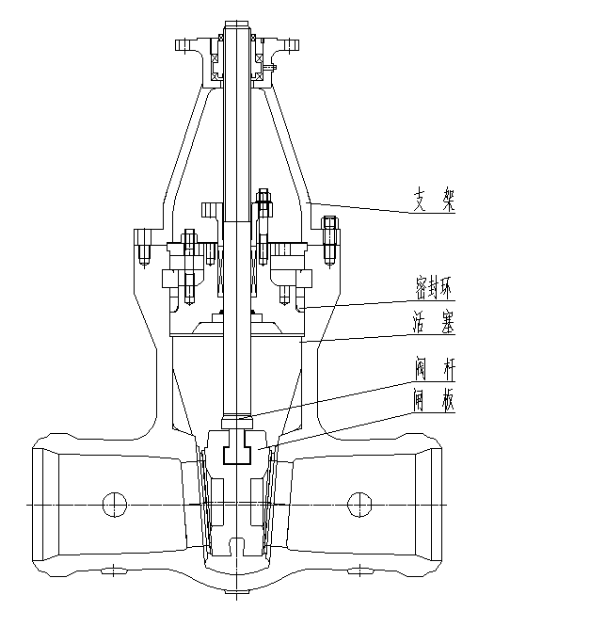

 七、主要外形
