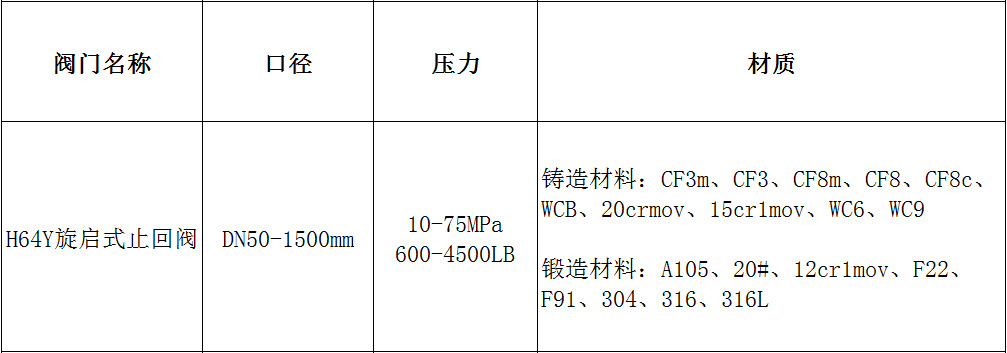

以上為壓力和口徑尺寸，壓力和口徑的尺寸按照標準設計或按用戶要求

鍛造、鑄造材料可按用戶需要提供，閥體和內件材料的選擇按照壓力和溫度的使用條件確定。

    旋啟式止回閥是能自動阻止流體倒流的閥門。它的閥瓣在流體壓力作用下自動開啟，流體從進口側流向出口側；當進口側壓力低于出口側壓力時，閥瓣在流體壓差與自重等因素作用下自動關閉，以防流體倒流。廣泛應用在冶金、電站、煉油廠和石化廠等管路系統。

一、主要特點

1、結構簡單，動作可靠，流體阻力小于升降式止回閥，適用于較大口徑的場合。

2、可借助流體的壓力自動開啟。

3、僅適用于單向介質中。

二、采用標準

1、設計標準：GB12236-89

2、檢驗和試驗標準：JB/T9092-1999

3、結構長度：GB12221-1989

4、法蘭連接尺寸：JB79-1994

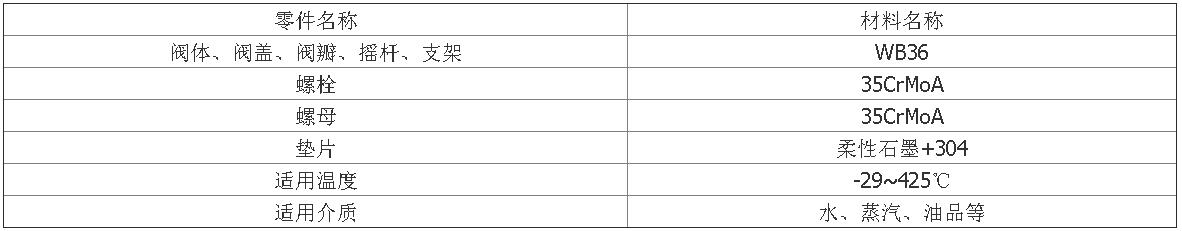

三、主要零件材料、適用介質和溫度

四、保管、安裝、使用及維護

1、閥門應存放在比較干燥的室內。

2、長期存放的閥門要定期檢查兩端的蓋板是否完好、清除灰塵及污垢，并在閥門加工面涂防銹油，以防銹蝕。

3、安裝前首先要核對閥門的標志，以確定該閥門是否符合要求，然后卸掉兩端蓋板，將閥門清洗干凈。

4、關閉時，只要將介質截?cái)嗉纯伞?/p>

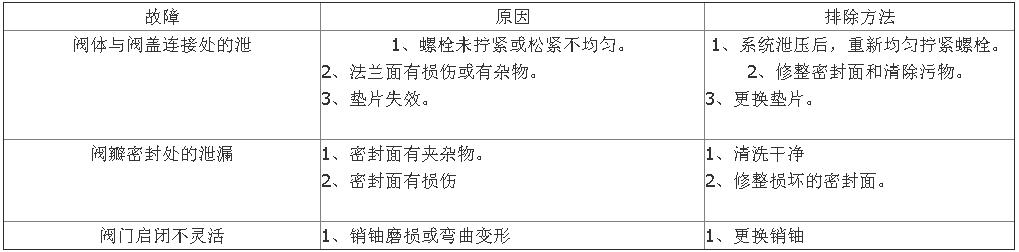

五、可能發生故障及排除方法

六、安全操作：

在系統泄壓后，方可松動和調整閥蓋與閥體的連接螺栓，以及側法蘭與管路的連接螺栓。

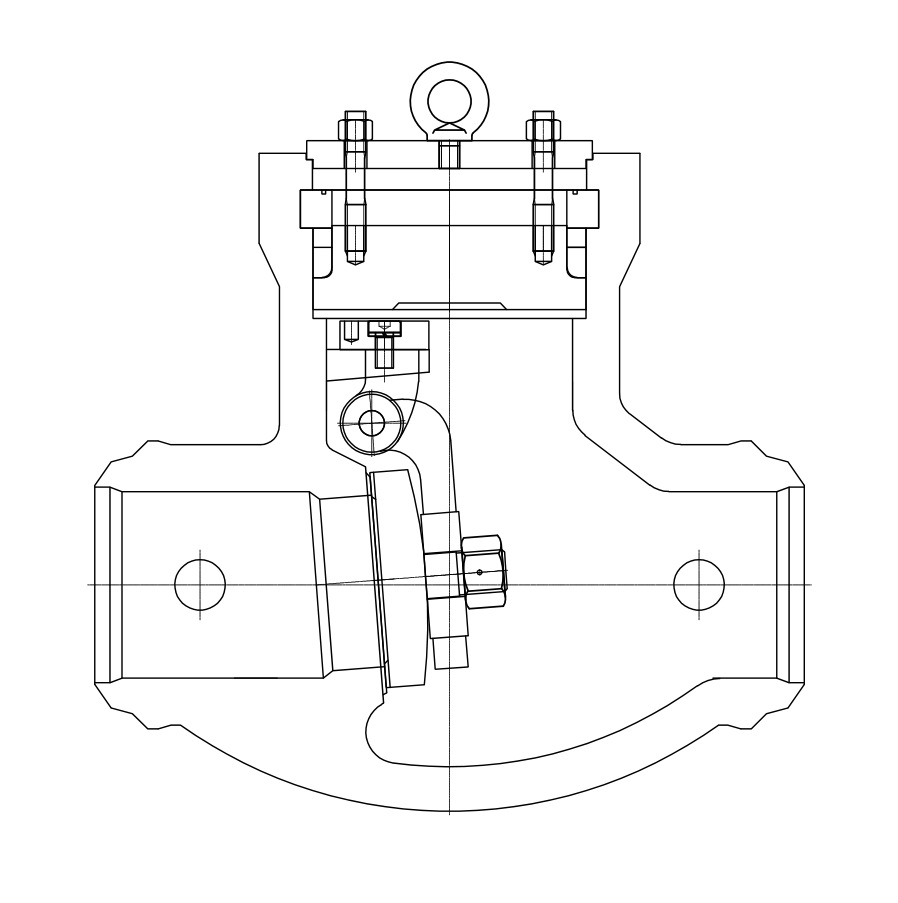

主要外形結構圖：
